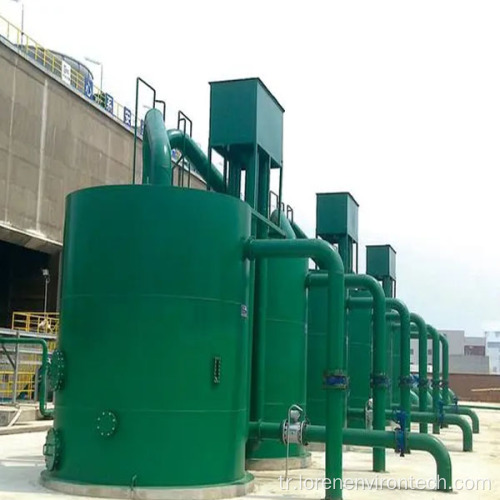

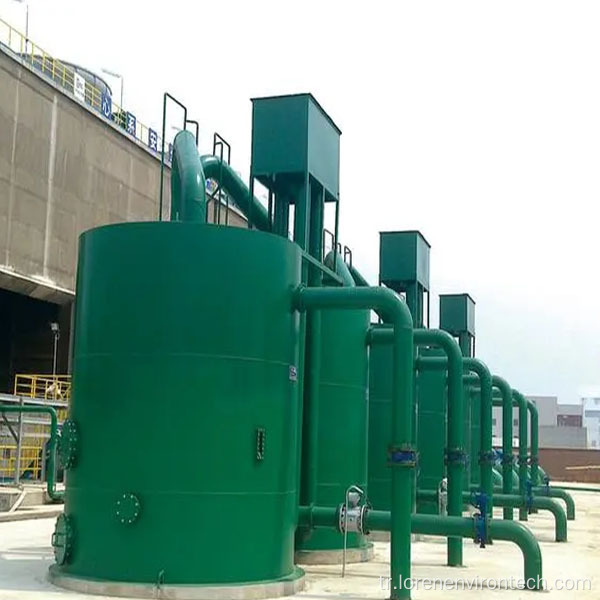

Çelik Yerçekimi Valfess Filtresi
Tanım
Yerçekimi Valfess filtresi ideal bir su arıtma filtreleme ekipmanıdır
Prensip
Filtreye musluk akışı ve safsızlıkları, negatif basınç nedeniyle sifon fenomeni ile ortam yoluyla ortam katmanları aracılığıyla sudan ayırın, böylece sistemi bir filtrasyon döngüsü olarak yapmak için otomatik sırt yıkama üretmek için.
Özellik
-Valf ve Kontrol Vanası
-Site operatörüne ihtiyacım yok
-Down enerji tüketimi
-Down çalışma maliyeti
-Safe ve güvenilir koşu
-Asy yönetim
-Kompet Tasarım Entegrasyonu Su Tankları ve U-keskin borular
- Kaplama ile yüksek hassas işleme
Başvuru sahibi
-Bypass Filtre Petrol, Kimya Endüstrisi, Metalurji, Elektrik Gücü, Yağ Rafineri, Işık Endüstrisi ve Tekstil gibi endüstriyel dolaşım suyunun
- Yüzey suyu arıtma
- Yeraltı suyunun demir ve manganez çıkarılması
-Waterworks Bitki Su Filtrasyonu
-Su yumuşatma ve tuzdan arındırma için öncelikli tedavi
-Giding Havuz Su Saflaştırma
-Alscape atık su arıtma
-TSS Üretim hattı atık suyunun çıkarılması
- İkincil kanalizasyon tedavisinden sonra daha fazla saflaştırma
Model seçimi
A. Dairesel şekil grubu model parametresi
|
Item
|
Model
|
|
LVF-20
|
LVF-40
|
LVF-60
|
LVF-80
|
|
Capacity （M3/H）
|
20
|
40
|
60
|
80
|
|
Outline size（m）
|
L
|
3600
|
4400
|
5400
|
5900
|
|
W
|
2100
|
2500
|
3000
|
3200
|
|
H
|
6800
|
6800
|
6800
|
6800
|
|
Tube size
（mm）
|
Inlet DN Dg1
|
100
|
150
|
200
|
200
|
|
Height H1
|
4710
|
4810
|
4810
|
4810
|
|
Out let DN Dg2
|
100
|
150
|
150
|
200
|
|
Height H2
|
400
|
450
|
500
|
500
|
|
Drain tube DN Dg3
|
300
|
300
|
400
|
400
|
|
Height H3
|
360
|
360
|
460
|
460
|
|
Tube pot size
（mm）
|
Ø1
|
1400
|
1800
|
2240
|
2460
|
|
Ø2
|
900
|
1000
|
1000
|
1000
|
|
c
|
1134
|
1350
|
1540
|
1636
|
|
e
|
655
|
780
|
890
|
945
|
|
f
|
755
|
950
|
1125
|
1225
|
|
g
|
215
|
250
|
325
|
355
|
|
Weight（Metric Tons ）
|
21.9
|
35.7
|
50.6
|
65.7
|
B. Dikdörtgen şekil grubu model parametresi
|
Each unit With Two Square Shape Tank With Finish Water Lost:1700mm
|
|
Model
|
Volume/ Filter Area （m3/h*m2）
|
Body Dimension
|
G.W.
|
Media Volume
/Weight（m³/T）
|
Backwash
Flow
15L/m²·S
|
|
LVF20-1
|
20/2.13
|
2000×1100×4340
|
16.2
|
2.07/3.62
|
18.75
|
|
LVF30-1
|
30/3.19
|
2000×1630×4402
|
23.1
|
3.09/5.42
|
28.03
|
|
LVF40-1
|
40/4.24
|
2165×2000×4442
|
29.9
|
4.11/7.20
|
37.40
|
|
LVF50-1
|
50/5.33
|
2710×2000×4442
|
36.5
|
5.17/9.05
|
46.88
|
|
LVF60-1
|
60/6.39
|
2600×2500×4502
|
44.2
|
6.20/10.85
|
56.25
|
|
LVF80-1
|
80/8.50
|
3600×2900×4547
|
58.8
|
8.25/14.43
|
75.00
|
|
LVF100-1
|
100/10.52
|
2100×2600×4512
|
37.7
|
10.2/17.86
|
93.90
|
|
LVF1251
|
125/13.13
|
2255×3000×4558
|
46.4
|
12.74/22.29
|
116.98
|
|
LVF150-1
|
150/15.67
|
2705×3000×4558
|
54.7
|
15.20/26.60
|
139.52
|
|
LVF175-1
|
175/18.40
|
3160×3000×4558
|
63.3
|
17.85/31.23
|
163.50
|
C. Filtre Medya Kapasitesi
|
Model
|
Quartz DN
|
Gravel Cushion Grain DN
|
|
1～2mm
|
2～4mm
|
4～8mm
|
8～16mm
|
|
LVF-20
|
2.7
|
0.24
|
0.24
|
0.35
|
|
LVF-40
|
4.7
|
0.42
|
0.42
|
0.60
|
|
LVF-60
|
7.3
|
0.63
|
0.63
|
0.95
|
|
LVF-80
|
9.0
|
0.80
|
0.80
|
1.15
|
Tedarik & Kurulum Aralığı
- F ilter gövdesi tüm iç kısımları içerir.
- Sifon ve drenaj su tüpleri ve tüp destekleri gibi dış kısımlar
- Aynı grup filtre tankları arasında boru hattı , vanalar ve destekler.
- Teel filtresi tahliye temiz vanalar, kısa borular ve dirsekler.
Medya ve Destek Medya Düzenleme Yöntemi
- Filtreyi monte ettikten sonra tüm safsızlıkları temizleyin, daha sonra her bir medyanın her bir kanıt yüksekliği çizgisini işaretleyin ve ortamı filtre iç duvarda destekleyin, gerçek dağılım için büyüklerden küçükten küçüklere doldurmak için her tahıl DN aralığını iki kez kontrol edin.
- Destek medya düzenlemesini alt ortalama - kalınlık destek ortamından (malzeme ) tüm resmi işaretli çizgi ile uyumlu olarak üstlenmeye devam edin .
- Destek medya düzenlemesini bitirdikten sonra, orantılı düzenlemesinin işaretli çizgi ile uyumlu olarak bıçakla ayarlayarak daha önce dikkatle aynı şekilde dağıtın .
Montaj Açıklama
- Filtreyi saha konumuna koyduğunda, pürüzsüz ve kararlı bir şekilde monte edilmesi için seviyeyi tekrar kontrol etmeli, alt çelik plakalara kaynak yapılır ve sabitlenir.
- Su tankı, iki tuhaflığı aynı seviyeye kadar yapmak için filtre çatı ışını desteği ile cıvataladı, böylece su dağılımını ortalama olarak korumak için .
- Flanşı ve vidayı sifon tüp sistemine bağlamak, hava kaçağı olmamalı ve sifon ve yardımcı tüp geçirmez pozisyonun yüksekliğini kesinlikle kontrol etmelidir.
- Özel iç korozyona dayanıklı tedavinin yanı sıra , dış yüzeyin de renk öngörülen kaplamaya ihtiyacı vardır.
operasyon Açıklaması
- İlk koşmak, su yapmak için su tankına temiz su enjekte etmek için kauçuk tüp kullanın
Filtredeki havayı boşaltmak için bağlanma tüpü aracılığıyla filtreden aşağıdan üstten yukarı doğru geçin .
- İlk sırt yıkama , yıkama yoğunluğunu sifonun 1/4'üne ayarlayın, yoğunluk ayarlama cihazı yoluyla dn konumunu azaltın, bundan sonra, açılış derecesini düzenlenmiş değere kadar kademeli olarak artırın.
- İşlem sırasında, filtre ortamının düz konumda olup olmadığını veya kirli olarak ESP'yi kontrol etmelidir . AS Pass filtreleme ile filtre ortamının yosun tarafından kirlenmesi kolay olan sirklanmış soğutma suyu, bulunursa, kirli ortam katmanını 100 mm kalınlık civarında çıkarmalı ve daha sonra yeni filtre ortamı olarak değiştirmelidir.
