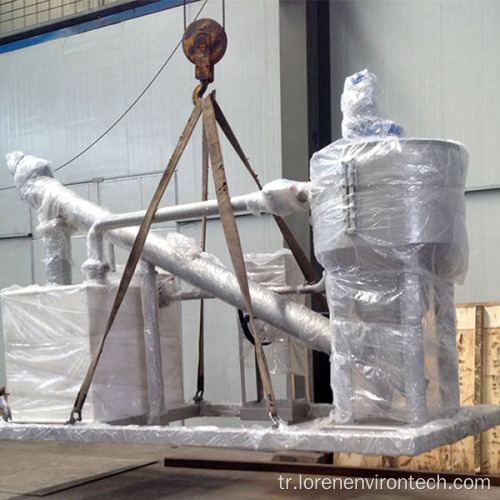

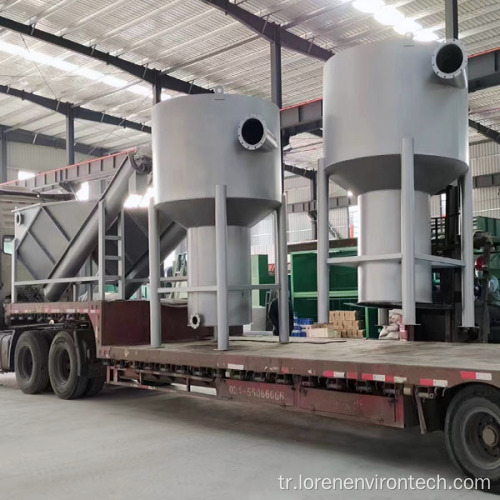

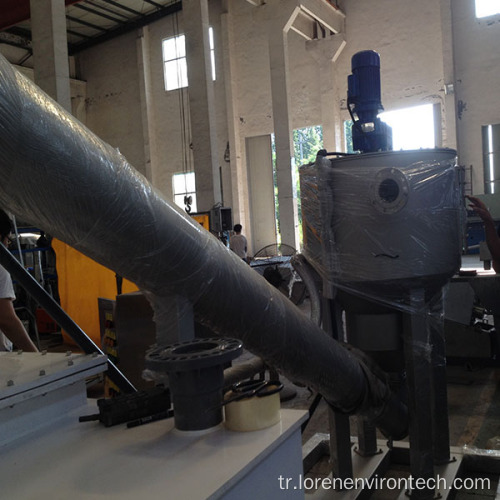

Hidrokiklon Kum Su Ayırıcısının Tanımı
Esas olarak kentsel kanalizasyon arıtma tesisinin dönen kum yerleşim göletinde kullanılır. Bu ekipman, çamur kumunu ve organik maddeyi etkili bir şekilde ayırmak için hidrolik dönüyor. İdeal kum çıkarma ekipmanıdır.
Vorteks Grit Oda Sistemi Özelliği
- Grit çıkarma etkisi, su hacmindeki değişikliklerden çok az etkilenir.
- Küçük oda ve az yatırım ile kompakt yapı
- Kolay çalışma ve bakım
- Uzun hizmet hayatı:
- İki isteğe bağlı güçlendirme yolu: hava kaldırma efekti nispeten iyidir;
Pompa kaldırma maliyeti nispeten düşükken;
- 0,2 mm'nin üzerindeki partikül çıkarma hızı%85'ten fazla;
- 1080m / s'nin altındaki akış, kum odası çelik yapıyı benimser
- 1080m / s'den fazla akış, Grit Oda RCC yapısını benimser
- Güvenli ve güvenilir çalışmasını sağlamak için kum yıkama ve grit boşaltma döngüsünü otomatik olarak kontrol edin
- 0,2 mm'nin üzerindeki partikül çıkarma hızı%85'ten fazla;
- Gereksinime göre hem yerel hem de uzaktan çalıştırılabilir.
-Gruplar halinde çalıştırılabilir
- Gereksinime göre hem yerel hem de uzaktan çalıştırılabilir.
Dönen akışlı grit odası çıkarma sistemi başvurusu
-Brad otel veya restoran
-Su kaynağı sıcak pompa
-Su Tedavi Alanı
-Gıda işleme
-Eczane
-Nehir suyu
-Kel veya siyahımsı su
-Koal yıkama suyu
-Ban sanayi mineral işleme,
-Olid-sıvı ayrımı
-Likal geyik
Hidrokiklon girdabı grit yerleşimcinin model seçimi ve parametre veri sayfası
|
Model
|
Capacity
(M3/h)
|
Pool DN
(mm)
|
Power
(KW)
|
Blower Volume
(M3/h)
|
Mounting Size (L*W*H) MM
|
|
LGR180
|
180
|
1830
|
2.25
|
85.8
|
1100*1400*300
|
|
LGR360
|
360
|
2130
|
2.95
|
107.5
|
1100*1400*300
|
|
LGR720
|
720
|
2430
|
2.95
|
105
|
1150*1550*400
|
|
LGR1080
|
1080
|
3050
|
3.75
|
105
|
1350*1550*450
|
|
LGR1980
|
1980
|
3650
|
4.5
|
122
|
1450*1700*585
|
|
LGR3170
|
3170
|
4870
|
4.5
|
120
|
1850*2200*600
|
|
LGR4750
|
4750
|
5480
|
5.5
|
120
|
1850*2200*630
|
|
LGR6300
|
6300
|
5800
|
5.5
|
120
|
1960*2500*700
|
|
LGR7200
|
7200
|
6100
|
5.5
|
120
|
1950*2500*750
|
Yorum:
- Hidrolik yüzey yükü: 200m3/m2 . H
- Hidrolik Tutma Süresi (HRT): 20-30 saniye
-Peak akış değeri HRT: 35 saniye
-Besleme Hızı V: Tasarım oranı altında 0.15-0.90m/s (%40-100)
- giriş ve çıkış kanalı klips açısı 270'den az değil
-Sorlama Yüzey Hidrolik Yük
-Tiva su derinliği: 1-2 metre
-Pool çapı/derinlik: 2-2.5
-Pool Center Set Dikiş Pervane Ayırıcı
-Gude Grit yerleşim hacmi 0.003L /m3 olarak hesaplanabilir

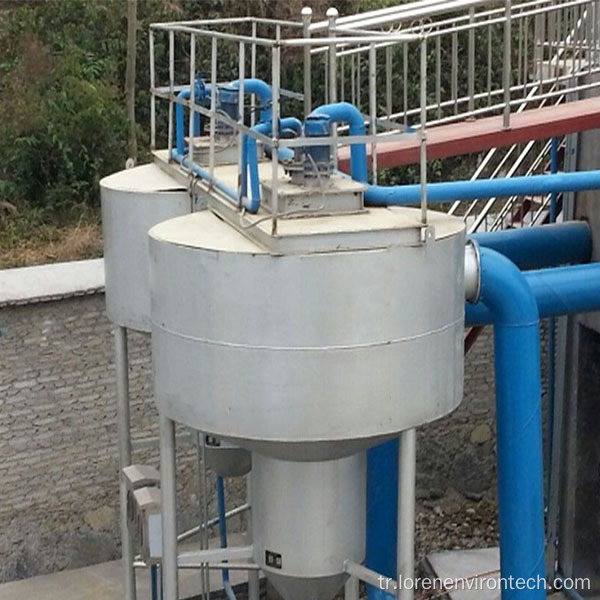

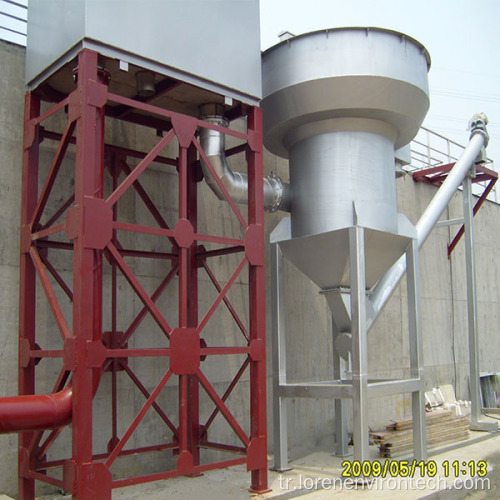

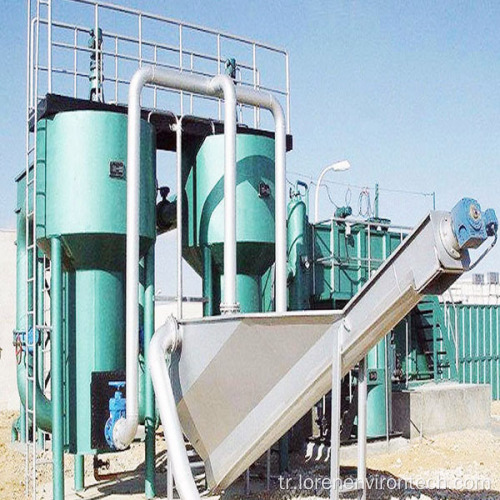

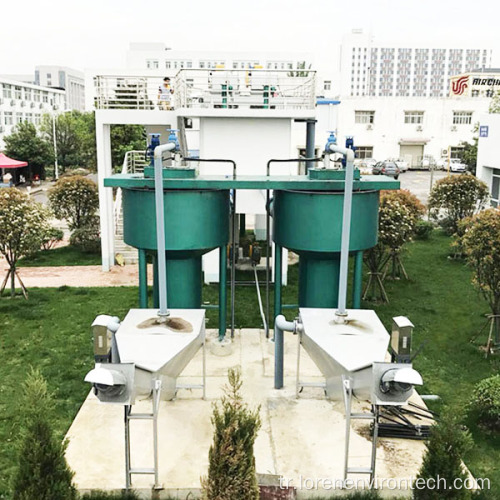

L GR Serisi Swirling Flow Grit Odası Çıkarma Sistemi'nin Yapısı ve Çalışma Prensibi
Dönen kum çıkarma havuzu, gölete monte edilmiş bir pervane ayırıcı ile koni tabanlı bir yuvarlak gölet benimser. Kanalizasyon göletten teğet olarak aktıktan sonra, 270 derece (üstten bakıldığı gibi saat yönünde) döner ve kanalizasyon, gelen su akış hızı güç olarak kullanılarak drenaj kanalından boşaltılır. Döngüsel bir akış oluşturmak için dairesel kum havuzunun iç duvarı boyunca teğetsel bir hareket yapacaktır. Aynı zamanda, sıvı dönen ve eksenel girdaplar kürekler tarafından karıştırılır, böylece kanalizasyondaki kum parçacıklarının sedimantasyonunu hızlandırır ve organik maddeyi etkili bir şekilde kum parçacıklarından ayırır.
Merkezi su akışı bölümü ne kadar küçük olursa, su akışı hızları o kadar hızlı olur ve merkezde alt su akış hızı artar. Havuzun altındaki kumları spiral bir yörüngede merkezi kum kovasına hareket ettirin. Havuzun merkezinde organik madde yükselir ve organik madde su akışı ile birlikte boşaltılacaktır. Alt yerleşen kum, bir kaldırma cihazı tarafından güçlendirilir ve daha sonra kanal-su ayırma için kum ayırıcısına girerken, kanalizasyon ızgaraya veya ekrana geri döner.
